Badlüfter anschliessen

Renovieren Sie bald ihr Bad oder WC, oder haben Sie damit schon angefangen? Haben Sie schon über Lüftung nachgedacht? Lesen Sie schnell weiter und nehmen Sie die gute Lüftung ihres Badezimmers mit in der Planung!


In den meisten Fällen nutzt man zum belüften eines Badezimmers oder einer Toilette sogenannte Badezimmerventilatoren (auch: Badlüfter). Badlüfter gibt es in den unterschiedlichsten Formen und Größen. Ein Badlüfter wird an der Decke oder der Wand eingebaut und hat den Vorteil, dass die Installation sehr einfach ist. Dazu ist der Lüfter leicht auszutauschen, da er direkt für Sie zugänglich ist. Badlüfter können mit vielen verschiedenen Funktionen angeschafft werden, wie zum Beispiel Nachlaufschalter, Feuchtigkeitssensoren (Hygrostat),Kordelzug oder sogar Bewegungsmelder.

Unten auf dieser Seite finden Sie weitere Info’s zu den Badlüftern die Sie in unserem Webshop finden. Aber zuerst einige Tipps & Tricks, mit denen die Installation reibungslos verläuft!


Badlüfter: Vorbereitung vor der Installation

Die Installation eines Badezimmerventilators ist sehr einfach, die Vorbereitung kann jedoch je nach Situation etwas komplexer sein. Es ist deshalb ratsam, bei Ihrer Renovierung die Lüftung mit zu nehmen in der Planung, damit nicht noch etwas nach der Fertigstellung verändert werden muss.

Tipps für die Installation eines Badlüfters

1) Berechnen Sie die benötigte Kapazität und suchen Sie einen Lüfter aus
Zunächst ist es wichtig zu wissen, welche Leistung ihr neuer Ventilator erbringen muss. Dazu haben wir einige Richtlinien in einem Tool für Sie verarbeitet, den sie auf der Seite “Lüftung” finden. Danach können Sie darüber nachdenken, welche Funktionen, Form, Farbe, Material usw. das Gerät haben soll. Nehmen Sie sich damit Zeit, denn es gibt meist viele Möglichkeiten!

Ok, hat das alles geklappt? (Wenn nicht, rufen Sie uns einfach an oder schicken Sie uns eine E-mail, wir helfen gerne weiter) Ja? Super, dann geht’s weiter! Jetzt, da Sie die Anschlussgröße des Lüfters kennen, können Sie die Rohre für die Absaugung anlegen. Wenn Sie ein Ventilator mit 100mm-Anschluss haben, installieren Sie z.B. 100mm-Lüftungsrohr (z.B. Wickelfalzrohr), bei einem 120/125 Ventilator installieren Sie 125mm-Rohr, usw.

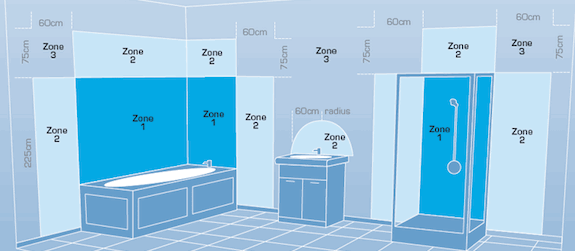

2) Suchen Sie einen schönen Platz in Zone 2 oder 3 (s.U.) aus
Die Zonen zeigen die Nähe an einer ‘nassen’ Umgebung an; wenn Sie in Zone 1 einen Lüfter installieren wollen, müssen Sie ein 12-Volt Modell anschaffen mit beibehörendem Transformator. Bitte beachten Sie: 230-Volt Modelle sind so nah an der Nässe gefährlich. Leider ist die Auswahl im 12-Volt Segment eingeschränkt. Platzieren Sie ihren Ventilator in Zone 2 aber nah an Zone 1? Wählen Sie dann ein 230-Volt Modell mit Schutz IPX4 oder höher.

Die 230-Volt Kategorie bietet eine große Auswahl an Ventilatoren, deshalb lohnt es sich eine Platzierung in Zone 2 oder 3 anzustreben. Auch wichtig ist darüber nach zu denken, von wo die frische Luft zufließen wird. Denn dort wo Luft abgesaugt wird muss auch neue Luft einfließen können. Dies wird oft durch einen größeren Türspalt, einem offenen Fenster(-gitter) oder Türgitter erreicht. Am besten platzieren Sie den Ventilator in der Nähe der Nässe, aber so weit wie möglich von der Luftzufuhr entfernt. Je weiter von der Luftzufuhr, desto mehr erhalten Sie einen Sog durch das gesamte Badezimmer, wobei dann im gesamten Zimmer die Luft erfrischt werden kann.

3) Verwenden Sie feste Lüftungsrohre (auch leichter zu ersetzen)
Feste Lüftungsrohre wie Wickelfalzrohre oder Kunststoffkanäle bieten weniger Widerstand (Tipp 4) als flexible Schläuche und ein festes Rohr hält Jahrelang. Auch ein späterer Ersatz des Ventilators machen Sie sich so viel einfacher; Sie müssen dann nur den Ventilator selbst austauschen.

4) Geben Sie einem Badezimmerlüfter wenig/keinen Widerstand
Ein sehr wichtiger Tipp, beachten Sie den Widerstand den Sie dem Lüfter geben! Badlüfter sind hergestellt um feuchte Luft aus dem Badezimmer abzuführen, aber nicht um viel Widerstand zu überbrücken. Die goldene Regel: “Desto einfacher  der Lüfter die Luft abführen kann (=desto weniger Widerstand), desto mehr Kapazität des Lüfters können Sie nutzen und desto stiller ist er.” Dazu kommt das die Motoren durch die Luftbewegung gekühlt werden; erhält der Motor zu viel Widerstand, dann ist die Lebensdauer des Ventilators viel kürzer.

Einige Beispiele von Situationen in denen zu viel Widerstand entsteht:

  • Sie schließen ein Rohr an mit einem geringeren Diameter als der Ventilator. Bitte machen Sie das nie!
  • Gitter mit Klappen oder Lamellen. Wählen Sie offenes Gitter, vorzugsweise mit grobem Drahtgeflecht
  • Eine zusätzliche Rückschlagklappe ist mit Sicherheit ab zu raten. Unsere Badlüfter haben eine Rückschlagfolie, welche effektiv die Außenluft abwehrt wenn der Ventilator ausgeschaltet ist.
  • Zu viele Meter Lüftungsrohr/zu viele Bogen
    • Nutzen Sie maximal 2 Meter Rohr ohne Bogen
    • Maximal 2 Bogen (Afb. 3 unten), logischerweise können Sie dann weniger Rohr benutzen. Maximal 1 meter Rohr bei einem 100mm Lüfter, maximal 2,5 meter und 1-2 Bogen bei 120, 125 und 150mm Lüfter, diese haben etwas mehr Power.

Sobald eine oder mehrere von diesen Ursachen zu viel Widerstand in ihrer Lüftungs-Route bringen, können Sie besser einen Rohrventilator wählen statt eines Badlüfters, diese sind gegen mehr Widerstand beständig.

5) Gerader Kanalverlauf und über den kürzesten Weg nach draußen ist am besten

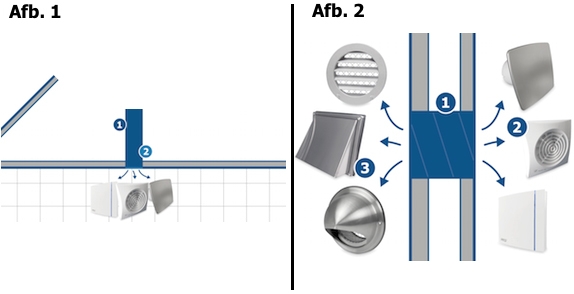

Unsere Badlüfter können in den meisten Fällen auch an der Decke befestigt werden, sehen sie Oben Afb.1 und 2 dazu. In den zwei Abbildungen sehen Sie die beste Installation: die Luft geht direkt durch die Wand oder mit einem kleinen Bogen durch die Decke (warum der Bogen? Sehen Sie Tipp 6). So kurz wie möglich ist das beste für den Ventilator.


Wenn Sie durch die Wand durchführen (Afb.2), nutzen Sie dann feste Lüftungsrohre (1) und lassen Sie diese parallel an der Innen- und Außenwand enden. An der Außenseite befestigen Sie ein Außengitter (3) (am liebsten mit Grobem Drahtgeflecht/ so offen wie möglich,  Tipp 4). Vonn innen schieben Sie den Badlüfter (2) dann ins Rohr und befestigen Sie diesen an die Wann.

Wenn Sie den Lüfter an der Decke befestigen (Afb.1) dann lassen Sie das Lüftungsrohr parallel mit der Decke auskommen und beachten Sie: (Tipp 6)

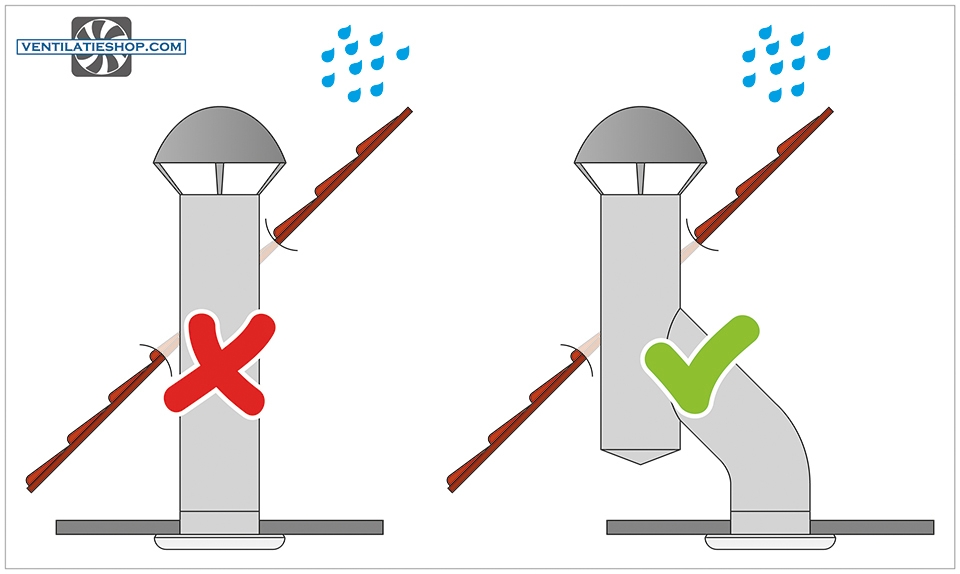

6) Ein schwacher Bogen (z.B. 45°) zur Dachdurchführung
Sie können den Lüfter am besten so installieren wie rechts abgebildet. Nicht nur mit einer geraden Rohrverbindung nach oben, sondern mit einem schwachen Boden zur Dachdurchführung. Die Unterseite dessen schließen Sie dann mit einem Deckel ab.

Die Kondensierung die durch Luftfeuchtigkeit aus dem Bad abgeführt wird, kann ansonsten sehr einfach zurück in den Ventilator laufen und so Wasserschadem am Apparat verursachen

7) Mindestens 15cm Einbauraum/Rohr am Ende
Wie Sie in Tipp 4 gesehen haben ist es nicht ratsam um viele Bogen in ihrer Rohrverbindung zu haben. Manchmal lassen sich eine oder zwei Kurven aber nicht vermeiden. Rechts abgebildet ein Beispiel einer Verbindung mit zwei Bogen (1&2). Oft nutzt man auch einen Bogen um ein Ventilator an der Decke zu befestigen und diese dann an einer Seitenwand auskommen zu lassen.

In diesen Fällen müssen Sie beachten, dass ein Badlüfter nicht direkt in einen Bogen (oder andere Formteile) eingebaut werden kann. Es muss mindestens ein kurzes Stück Lüftungsrohr am ende des Kanals sitzen (mindestens 15cm). Die Kupplung des Bogens nimmt davon 3,5 cm ein, ein Ventilator mit Rückschlagfolie meistens etwa 9cm. Dazu kommt, dass die Rückschlagfolie nog gut auf- und zugeblasen werden muss.


8) Bereiten Sie die elektrische Verkabelung vor

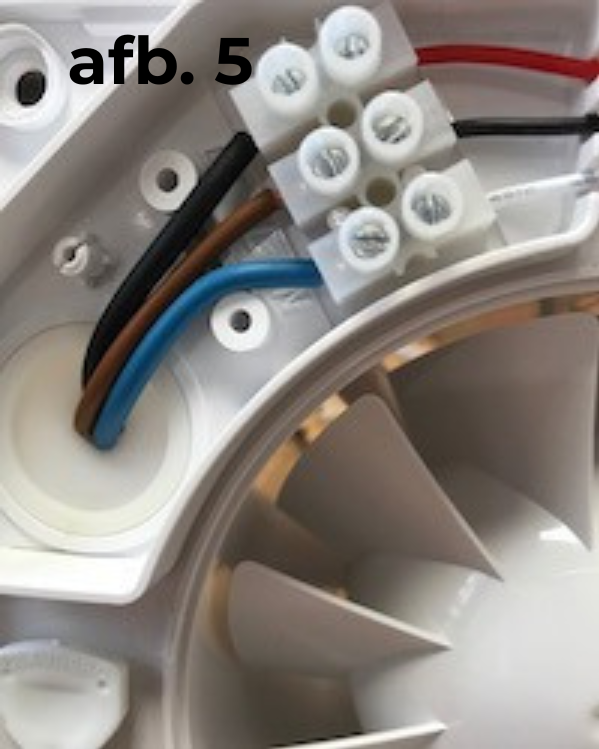

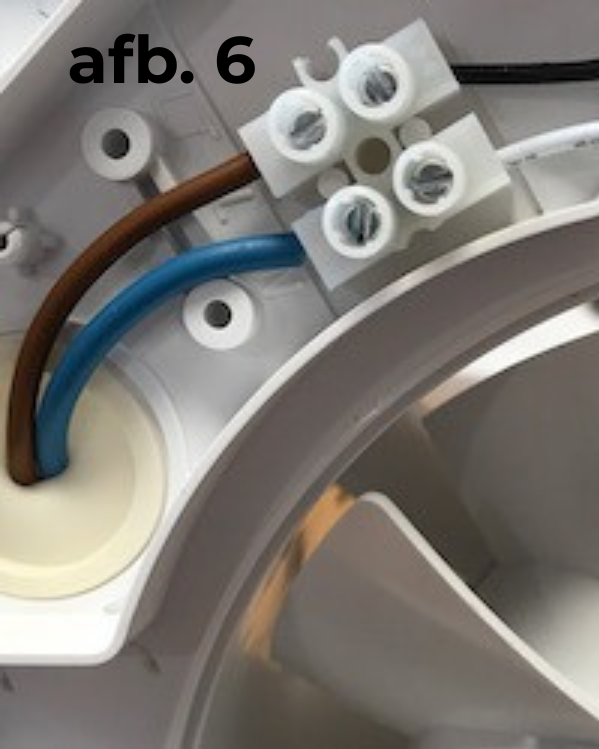

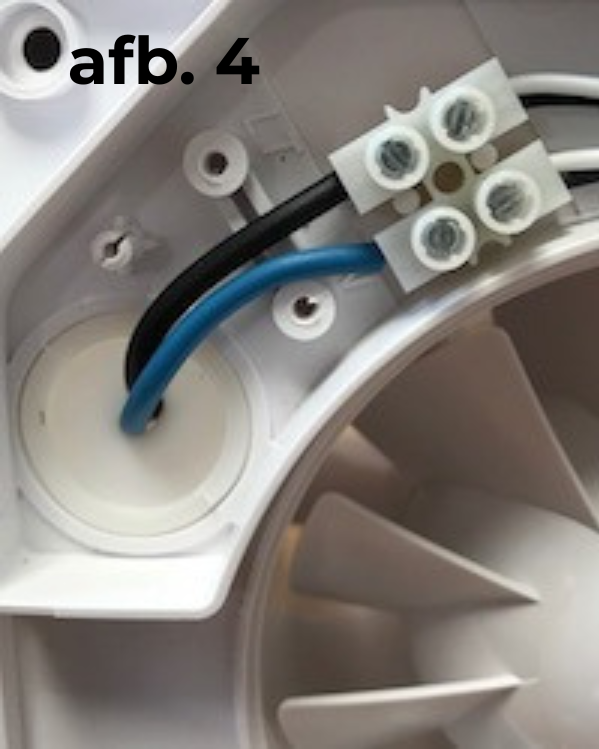

Denken Sie auch daran, die Verkabelung vorzubereiten: lassen Sie die Drähte c.a. 1cm neben dem Lüftungsrohr auskommen. Passen Sie gut darauf auf, die richtigen Kabel durchzuführen. Wenn Sie auf alle Fälle vorbereitet sein wollen, bereiten Sie drei Kabel vor: Feste Stromversorgung (meistens Braun, Phase L ), Neutralleiter (Blau, N) und ein Schaltkabel (Meistens Schwarz oder Grau, T, LT). Das Schaltkabel ist die Verbindung zum Schalter (meistens der Lichtschalter des Badezimmers). Haben Sie eine Steckdose über der Decke? Sie können Ihren Badezimmerventilator auch mit einem Stecker anschließen und dann drahtlos an- und ausschalten. Dies gilt nur für Standardmodelle (ohne Nachlauf oder Sensoren), mehr Info’s dazu finden Sie beim Produkt PROREMOTE!

Badlüfter bei Lüftungsfabrik.de: die stillsten auf dem Markt

SILEO Badlüfter von Blauberg: Deutsche Qualität

Blauberg Badlüfter werden in Deutschland produziert; die Sileo-Serie hat neben einer hohen Kapazität durch clever entworfene Rotoren auch den niedrigsten Schallpegel in seiner Kategorie durch den doppelten Schalldämpfer.

SILENT Badlüfter von Soler & Palau: Nicht für Nichts Marktführer

Die SILENT-Serie der beliebten Marke ‘Soler & Palau’ gehört zu den stillsten Badlüftern auf dem Markt. Im Sortiment von S&P finden Sie neben 230-Volt auch 12-Volt Lüfter!

SILENT Design von Soler & Palau: Modern und Ästhetisch

Die Silent Design Serie hat den selben geräuscharmen Motor wie der Rest der Silent-Serie, jedoch mit einer Design-Front und einem austauschbaren Farbstreifen, der aufleuchtet, wenn der Lüfter in Betrieb ist.

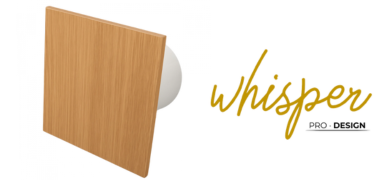

Pro-Design Badlüfter KW-Serie von Awenta - Für jeden etwas dabei

Lüftungsfabrik liefert ihnen exklusiv die Europäische Qualitätsmarke Awenta. Die Pro-Design Badlüfter kombinieren einen starken Motor und schöne Designs mit einem attraktiven Preis. Für den Design des Fronts haben Sie eine große Auswahl aus Kunststoff, Edelstahl und Glas in verschiedenen Farben und Ausführungen.

Nedco Fresh Intellivent Badlüfter

Entworfen und zusammengestellt in der Schweiz. Der intelligenteste Motor auf dem Markt, so kann die Geschwindigkeit des Nedco Fresh Badlüfters zum Beispiel eingestellt werden. So können Sie den Ventilator auch ganz sanft laufen lassen. Ein Ventilator mit viele Smarten und modernen Funktionen.

Haben Sie noch Fragen oder brauchen extra Beratung?


Falls Sie noch Fragen haben zum Thema anschließen und installieren eines Badlüfters oder Zubehör dessen stehen unsere Experten für Sie bereit! Kontaktieren Sie uns über Rufnummer +31(0)318-645538 oder senden Sie ihre Frage per e-mail an: service@lueftungsfabrik.de
