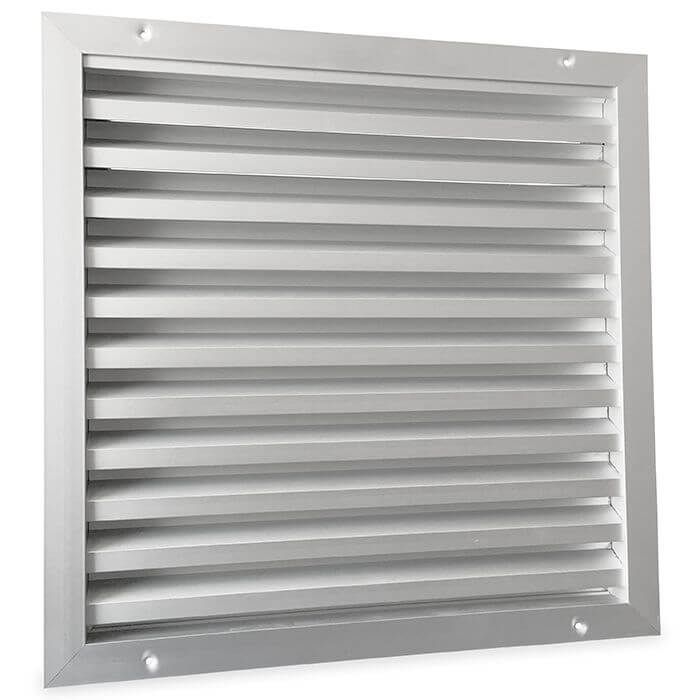

Lamellengitter VTA-701 (EINBAU) – Aluminium – Z-Lamelle – VENTIMA MASSANFERTIGUNG

Lamellengitter VTA-701 (EINBAU) – Aluminium – Z-Lamelle – VENTIMA MASSANFERTIGUNG

Ventima Lamellengitter mit hübschem z-förmigen Lamellenfinish. Vollständig nach deinen Wünschen maßgefertigt, hergestellt aus Aluminium-Extrusionsprofilen. Regendicht.

ACHTUNG! Die Lieferzeiten für Maßgitter betragen durchschnittlich 4 bis 6 Wochen.

Einsatzbereich

Dieses Einbaugitter eignet sich für die Luftzufuhr und -abfuhr von Heizung, Klimaanlage und Lüftung. Freier Durchlass 41 %
Höhe der Maßanfertigung zwischen 150 mm und 650 mm
Breite der Maßanfertigung zwischen 100 mm und 600 mm

Standardmäßig:

• Ungefärbtes eloxiertes Aluminium
• Verstärkte Ecken
• Dazugehörige Dübel und Schrauben aus rostfreiem Stahl
• Montageanleitung.

Optionen:

• Pulverbeschichtung in RAL-Farbe (einmalige Bereitstellungskosten pro RAL-Farbe 65 €)
• Mit vertieften Befestigungslöchern (im Rahmen, siehe Foto 1)
• Fliegendraht 2,5 x 2,5 mm oder 12 x 12 mm (auf der Rückseite angebracht, siehe Foto 2)
• EPDM. Gummidichtung (bei der Montage eigenhändig anzubringen, siehe Foto 3)
• Filtrkassette (auf der Rückseite angebracht, siehe Foto 4)

Technische Details

• Anschlag des Rahmens: 25 mm
• Einbautiefe: 32 mm (64 mm mit Fliegendraht)
• Lamellenabstände: 33 mm
• Maße Innen = B/H Lochgröße -5 mm
• Freier Durchlass Ausblas: 41 %.
• Freier Durchlass Ansaug: 42 %.
• K-Faktor Ausblas: 16,3.
• K-Faktor Ansaug: 15,1.
• qv1/m2 Ausblas: 320 dm3/s/m2
• qv1/m2 Ansaug: 332 dm3/s/m2

Hast du die richtigen Maße eingegeben?

Für dieses Einbaugitter musst du das Lochmaß angeben. Hierbei handelt es sich um die Breite und Höhe des Lochs in der Wand. Wir werden anschließend dafür sorgen, dass dein Lüftungsgitter genau in das Loch passt. Innenmaße = Lochgröße B/H -5 mm

Lieferfristen & Retouren

ACHTUNG! Die Lieferzeiten für Maßgitter betragen durchschnittlich 4 bis 6 Wochen.

Die Ventima-Gitter werden eigens für dich in unserer Fabrik nach Maß gefertigt.  Hinweis: Maßangefertigte Gitter können nicht retourniert werden! Bei diesem maßgefertigten Produkt erlischt das Rückgaberecht!

Wir haben auch Standardmaße vorrätig!

Der Vorteil der Standardmaße ist die kurze Lieferzeit: Vor 16:30 bestellt, schon morgen im Haus! Standardmaße findest du hier: Außenluftgitter aus Aluminium
