Lamellengitter aus Aluminium 490 x 490 mm – Einbau
Lamellengitter aus Aluminium-Extrusionsprofilen. Geeignet für den Einbau, mit großen Lamellen. Geeignet für Zu- und Abluft, verhindert Eindringen von Regen.
Eigenschaften:
Ungefärbt eloxiert
Inkl. Befestigungshaken
Verstärkte Ecken
Inkl. Dazugehörige Dübel und Schrauben aus rostfreiem Stahl
Inkl. Montageanleitung
Spezifikationen:
Einbaugröße: 490 x 490
Anschlag des Rahmens: 45 mm
Einbautiefe: 60 mm
Lamellenabstände: 50 mm
Aussparung = B/H+ 10 mm
Freier Durchlass: 57 %
Druckunterschied
1 Pa
2 Pa
5 Pa
10 Pa
20 Pa
40 Pa
60 Pa
dm3/s
83
117
186
262
371
525
643
m3/h
299
421
670
943
1336
1890
2315

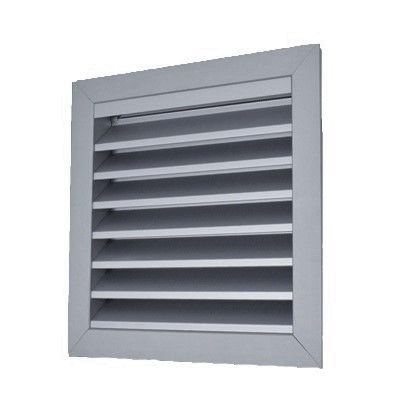

Hinweis: Das Foto kann von dem gelieferten Produkt abweichen (z. B. in puncto Lamellenanzahl, Größe des Produkts etc.)
