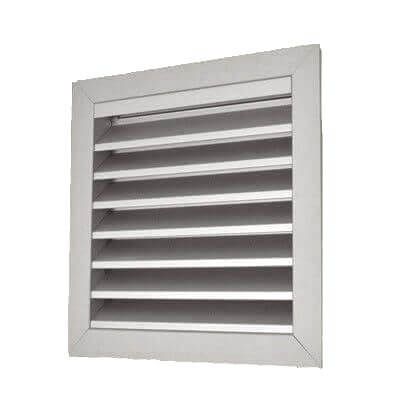

Ventima-Lamellengitter mit großen Lamellen für eine hohe Luftdurchlässigkeit, nach deinen Wünschen maßgefertigt, hergestellt aus Aluminium-Extrusionsprofilen. Regendicht.

ACHTUNG! Die Lieferzeiten für Maßgitter betragen durchschnittlich 4 bis 6 Wochen.

Einsatzbereich

Dieses Einbaugitter eignet sich für die Luftzufuhr und -abfuhr von Heizung, Klimaanlage und Lüftung. Durch die großen Abstände zwischen den Lamellen bietet dieses Gitter eine hohe Luftdurchlässigkeit.
Höhe der Maßanfertigung zwischen 150 mm und 2000 mm
Breite der Maßanfertigung zwischen 200 mm und 2500 mm

Standardmäßig:

• Ungefärbtes eloxiertes Aluminium
• Befestigungshaken
• Verstärkte Ecken
• Dazugehörige Dübel und Schrauben aus rostfreiem Stahl
• Montageanleitung.

Optionen:

• Pulverbeschichtung in RAL-Farbe (einmalige Bereitstellungskosten pro RAL-Farbe 65 €)
• Mit vertieften Befestigungslöchern (im Rahmen, siehe Foto 1)
• Fliegendraht 2,5 x 2,5 mm oder 12 x 12 mm (auf der Rückseite angebracht, siehe Foto 2)
• EPDM. Gummidichtung (bei der Montage eigenhändig anzubringen, siehe Foto 3)
• Filtrkassette (auf der Rückseite angebracht, siehe Foto 4)

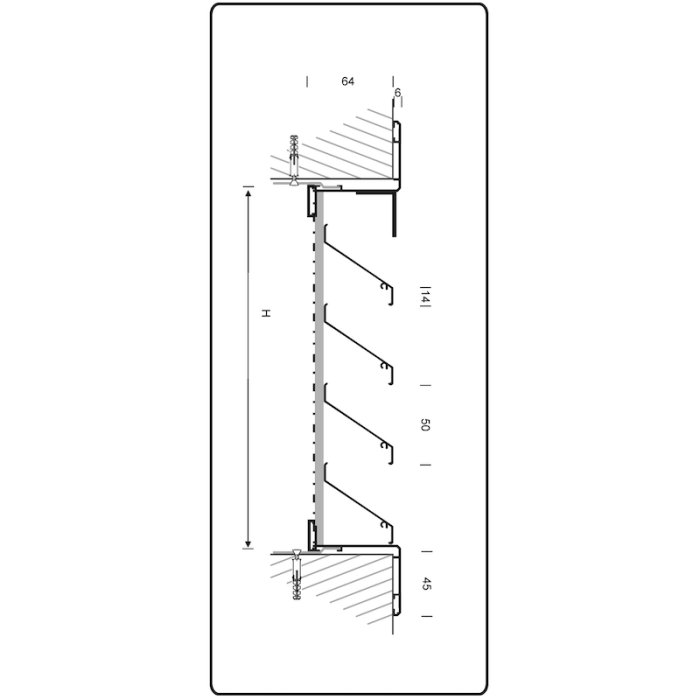

Technische Details

• Max. Höhe 2000 mm, max. Länge 2500 mm.
• Anschlag des Rahmens: 45 mm
• Einbautiefe: 60 mm (64 mm mit Fliegendraht)
• Lamellenabstände: 50 mm
• Maße Innen = B/H Lochgröße -10 mm.
• Freier Durchlass 64 %
• qv1/m2: 505 dm3/s/m2.
• K-Faktor: 6,5.

Hast du die richtigen Maße eingegeben?

Für dieses Einbaugitter musst du das Lochmaß angeben. Hierbei handelt es sich um die Breite und Höhe des Lochs in der Wand. Wir werden anschließend dafür sorgen, dass dein Lüftungsgitter genau in das Loch passt. Innenmaße = Lochgröße B/H -10 mm

Lieferfristen & Retouren

Die Ventima-Gitter werden eigens für dich in unserer Fabrik nach Maß gefertigt. ACHTUNG! Die Lieferzeiten für Maßgitter betragen durchschnittlich 4 bis 6 Wochen. Hinweis: Maßangefertigte Gitter können nicht retourniert werden! Bei diesem maßgefertigten Produkt erlischt das Rückgaberecht!

Wir haben auch Standardmaße vorrätig!

Der Vorteil der Standardmaße ist die kurze Lieferzeit: Vor 16:30 bestellt, schon morgen im Haus! Standardmaße findest du hier: Außenluftgitter aus Aluminium
