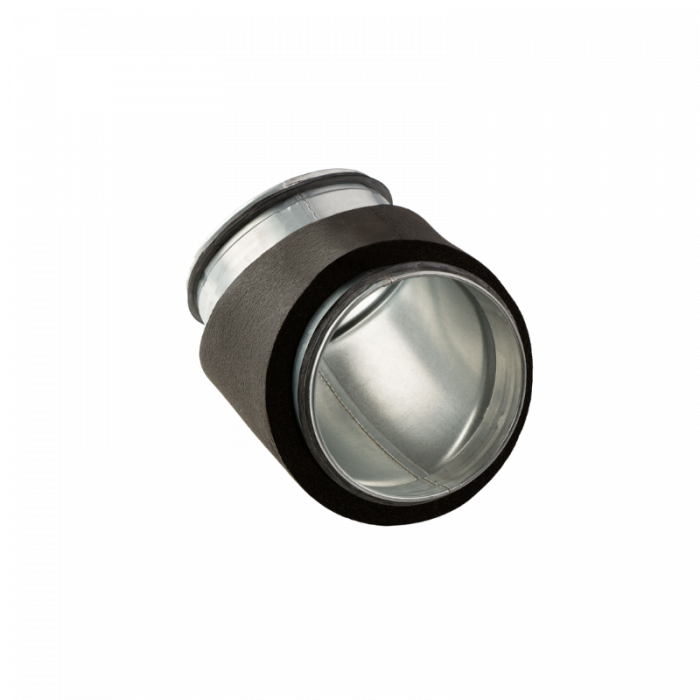

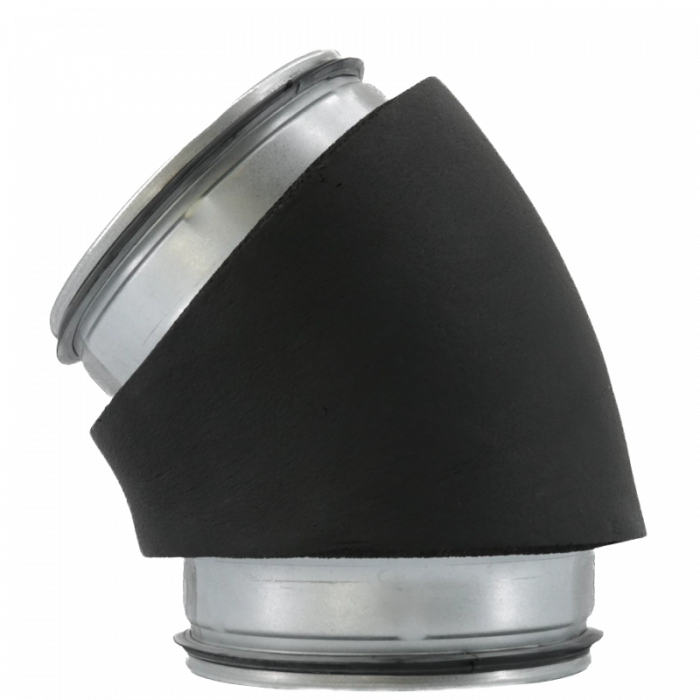

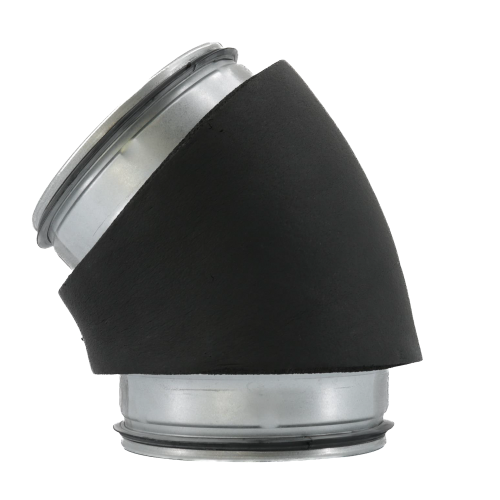

Isolierte Biegung 45º - Ø 125mm - gepresst - SAFE

Isolierte Biegung 45º - Ø 125mm - gepresst - SAFE

Auf der Suche nach einem 45° Bogen für ein isoliertes Belüftungskanalsystem, beispielsweise in einer WTW-Anlage oder Wärmepumpenaufstellung? Mit dem Bogen 45º mit Dichtungsrubber - Ø 125mm - gepresst - isoliert 13mm gestalten Sie einfach eine saubere Richtungsänderung, während Wärmeverlust und Kondensatbildung minimiert werden. Ideal für Luftzufuhr und Rückluft in einem isolierten Kanalsystem.

Wichtigste Vorteile

• Isoliert (13 mm): hilft Wärmeverlust zu reduzieren und unterstützt eine stabilere Lufttemperatur
• Anti-Kondensation Wirkung: verringert die Wahrscheinlichkeit von Kondensatbildung bei Temperaturunterschieden
• Luftdichtes System (Klasse C): trägt zu einer luftdichten Kanalinstallation gemäß EN 12237 bei
• Nachhaltige Kanalaufbau: Kanal aus verzinktem Stahl mit NBR-basierten Isolation
• Brandverhalten (Euroklasse B): selbstlöschendes Material

Anwendung & Installation

Dieser gepresste runde Bogen ist als Fertigteil in einem isolierten Belüftungssystem vorgesehen, wie bei WTW und Wärmepumpen. Die Isolierung besteht aus flexiblem elastomeren Schaum (NBR-basiert) mit 13 mm Dicke. Der Anschluss erfolgt an Ø125 mm Kanalmaterial; beachten Sie den zusätzlichen Außendurchmesser durch die Isolation (für Ø125 mit 13 mm Isolation beträgt der Außendurchmesser 151 mm).

Für eine luftdichte und saubere Verarbeitung von Fugen/Anschlüssen ist es wichtig, die Isolationsschicht gut zu schließen. Verwenden Sie hierfür als Abdichtung Armaflex ACE selbstklebendes Isolierband 50 mm breit.

Technische Spezifikationen

• Typ: runder Bogen 45° (gepresst), isoliert
• Durchmesser (Kanal): Ø125 mm
• Isolationsdicke: 13 mm (Toleranz ± 1 mm)
• Außendurchmesser bei 13 mm Isolation (Ø125): 151 mm
• Kanalmaterial: verzinkter Stahl (DX51D Z275MAC)
• Isoliermaterial: elastomeren Schaum (NBR-basiert), gemäß EN 14304:2016
• Luftdichtheitsklasse: C (EN 12237)
• Temperaturbereich: -50°C bis +110°C
