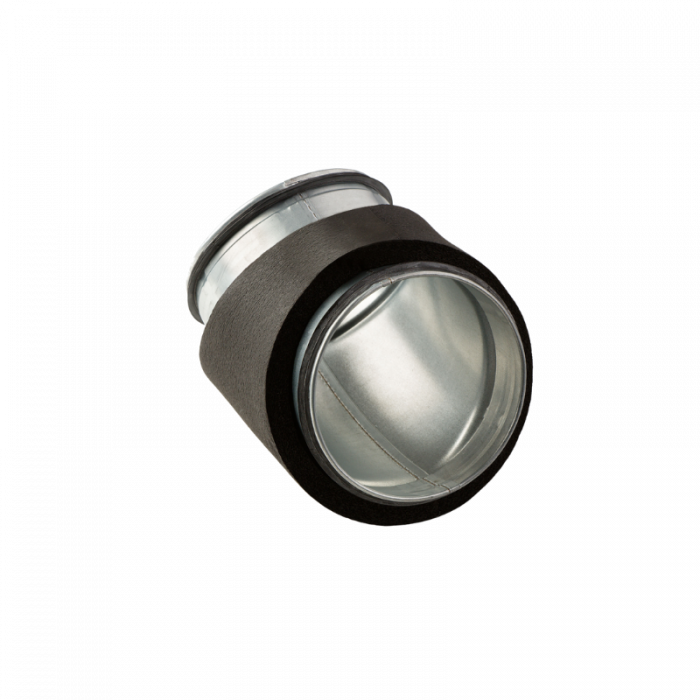

Isolierte Bogen 45º - Ø 200mm - gepresst - SAFE

Isolierte Bogen 45º - Ø 200mm - gepresst - SAFE

Auf der Suche nach einem 45° Bogen für einen isolierten Ventilationkanal mit Ø200? Mit dem Bogen 45º mit Dichtungsring - Ø 200mm - gepresst - isoliert 13mm bringst du Luftströme in größeren Systemen reibungslos in die richtige Richtung, mit minimalem Wärmeverlust. Ideal für größere WRG-Anlagen und Wärmepumpensysteme mit höheren Luftmengen.

Wichtigste Vorteile

• Isoliert (13 mm): hilft Wärmeverluste zu minimieren und unterstützt eine stabilere Lufttemperatur
• Anti-Kondens Wirkung: reduziert die Wahrscheinlichkeit von Kondensatbildung bei Temperaturunterschieden
• Luftdichtes System (Klasse C): trägt zu einer luftdichten Kanalinstallation gemäß EN 12237 bei
• Nachhaltige Kanalbauweise: Kanal aus verzinktem Stahl mit NBR-basierten Isolierung
• Brandverhalten (Euroklasse B): selbstlöschendes Material

Anwendung & Installation

Dieser gepresste runde Bogen ist als Prefab-Hilfsmittel in einem isolierten Belüftungssystem, wie bei WRG und Wärmepumpen, gedacht. Die Isolierung besteht aus flexiblem Elastomer-Schaum (NBR-basiert) mit 13 mm Dicke. Der Anschluss erfolgt an Ø200 mm Kanalwerk; berücksichtige die zusätzliche Außendimension durch die Isolierung (Außendurchmesser bei Ø200 mit 13 mm Isolierung beträgt 226 mm). Für eine luftdichte und saubere Abschluss von Nähten und Anschlüssen schließe die Isolationsschicht gut an. Verwende hierfür Armaflex ACE selbstklebendes Isolierband 50 mm breit.

Technische Spezifikationen

• Typ: runder Bogen 45° (gepresst), isoliert
• Durchmesser (Kanal): Ø200 mm
• Isolationsdicke: 13 mm (Toleranz ± 1 mm)
• Außendurchmesser: 226 mm
• Kanalmaterial: verzinkter Stahl (DX51D Z275MAC)
• Isoliermaterial: Elastomer-Schaum (NBR-basiert), gemäß EN 14304:2016
• Luftdichtheitsklasse: C (EN 12237)
• Temperaturbereich: -50°C bis +110°C
