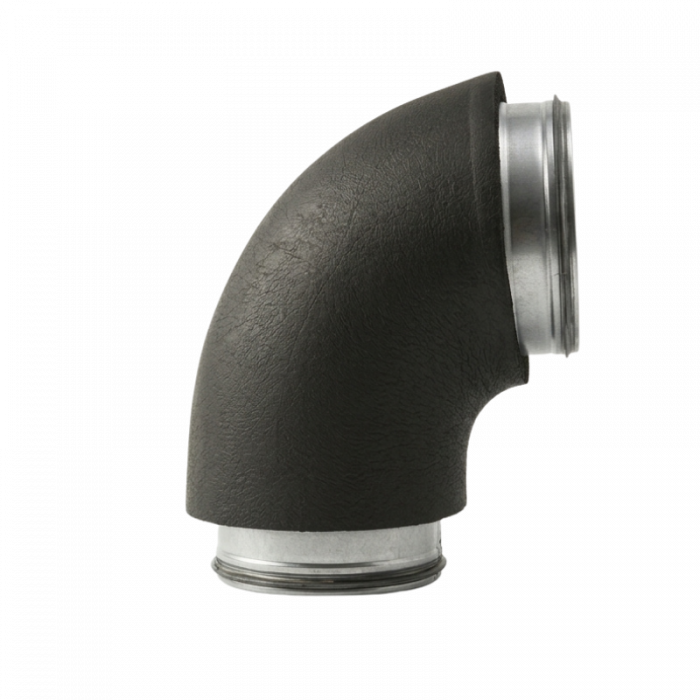

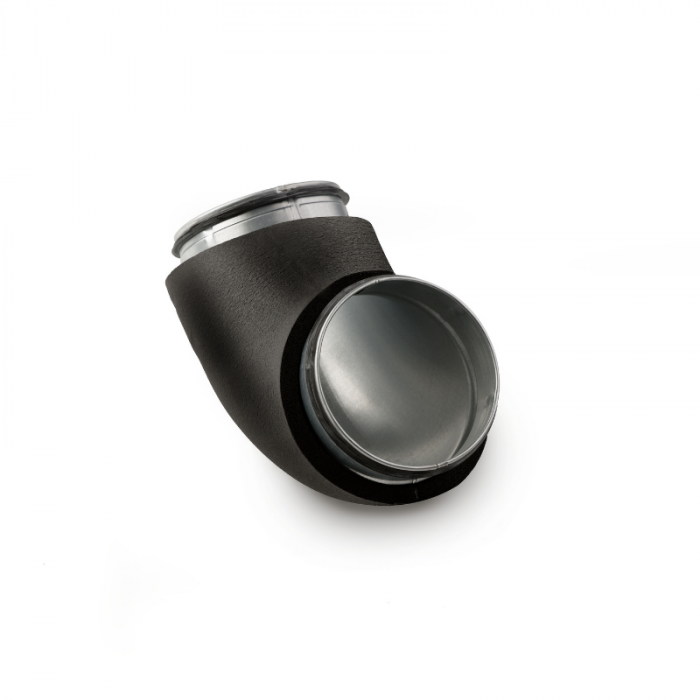

Isolierte Bogen 90º - Ø 200mm - gepresst - SAFE

Isolierte Bogen 90º - Ø 200mm - gepresst - SAFE

Auf der Suche nach einem 90° Bogen für ein isoliertes Lüftungskanal mit Ø200? Mit dem 90º Bogen mit Dichtungsring - Ø 200mm - gepresst - isoliert 13mm machen Sie eine rechte Richtungsänderung in größeren Kanalsystemen, während Wärmeverluste und die Bildung von Kondensat begrenzt werden. Geeignet für Systeme mit höheren Luftmengen, wie größere Wärmerückgewinnungsanlagen und Wärmepumpensysteme.

Wichtigste Vorteile

• Isoliert (13 mm): hilft Wärmeverluste zu begrenzen und unterstützt eine stabilere Lufttemperatur
• Anti-Kondens Wirkung: reduziert die Gefahr von Kondensatbildung bei Temperaturunterschieden
• Luftdichtes System (Klasse C): trägt zu einer luftdichten Kanalinstallation gemäß EN 12237 bei
• Nachhaltige Kanalbauweise: Kanal aus verzinktem Stahl mit Isolierung auf NBR-Basis
• Brandverhalten (Euroklasse B): selbstlöschendes Material

Anwendung & Installation

Dieser gepresste runde Bogen ist als Fertigteil in einem isolierten Lüftungssystem vorgesehen, wie bei Wärmerückgewinnung und Wärmepumpen. Die Isolierung besteht aus flexiblem Elastomerschaum (NBR-Basis) mit einer Dicke von 13 mm. Der Anschluss erfolgt an Ø200 mm Kanalwerk; berücksichtigen Sie die zusätzliche Außenmaß durch die Isolierung (Außendurchmesser bei Ø200 mit 13 mm Isolierung ist 226 mm). Für eine luftdichte und saubere Ausführung von Nähten und Anschlüssen schließen Sie die Isolationsschale gut ab. Verwenden Sie hierfür Armaflex ACE selbstklebendes Isolierband 50 mm breit.

Technische Spezifikationen

• Typ: runder Bogen 90° (gepresst), isoliert
• Durchmesser (Kanal): Ø200 mm
• Isolationsdicke: 13 mm (Toleranz ± 1 mm)
• Außendurchmesser: 226 mm
• Kanalmaterial: verzinkter Stahl (DX51D Z275MAC)
• Isoliermaterial: Elastomerschaum (NBR-Basis), gemäß EN 14304:2016
• Luftdichtheitsklasse: C (EN 12237)
• Temperaturbereich: -50°C bis +110°C
