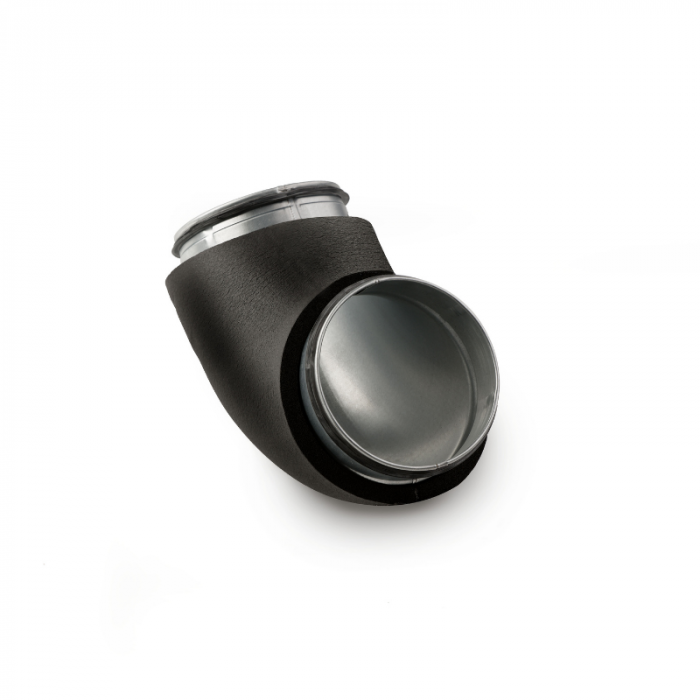

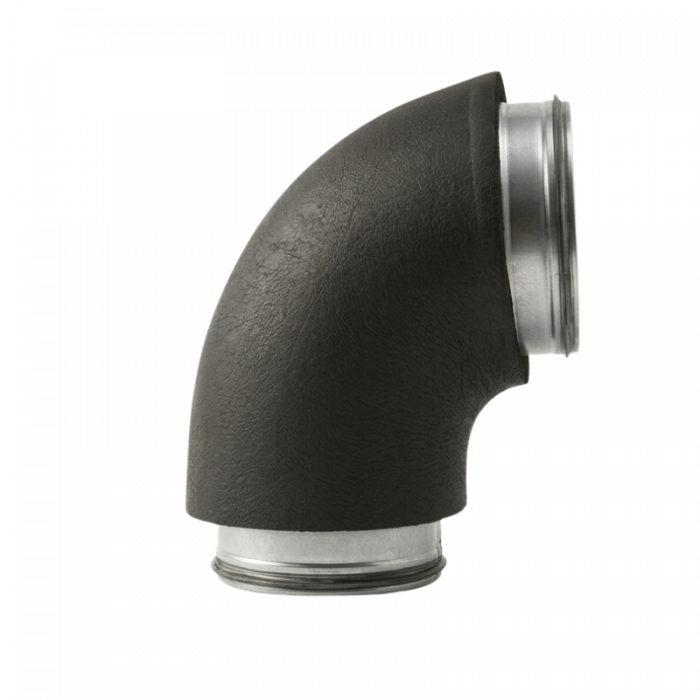

Isolierte Bogen 90º - Ø 125mm - gepresst - SAFE

Isolierte Bogen 90º - Ø 125mm - gepresst - SAFE

Auf der Suche nach einem 90° Winkel für ein isoliertes Lüftungssystem, beispielsweise in einer Wärmerückgewinnungsanlage oder Wärmepumpenaufstellung? Mit dem Winkel 90º mit Dichtungsring - Ø 125mm - gepresst - isoliert 13mm kannst du einfach eine rechtwinklige Richtungsänderung schaffen, während Wärmeverlust und Kondensatbildung minimiert werden. Ideal für Luftzufuhr und Rückluft in einem isolierten Kanalsystem.

Wichtigste Vorteile

• Isoliert (13 mm): hilft, Wärmeverlust zu minimieren und unterstützt eine stabilere Lufttemperatur
• Anti-Kondens Wirkung: reduziert die Wahrscheinlichkeit von Kondensatbildung bei Temperaturunterschieden
• Luftdichtes System (Klasse C): trägt zu einer luftdichten Kanalinstallation gemäß EN 12237 bei
• Nachhaltiger Kanalaufbau: Kanal aus verzinktem Stahl mit NBR-basierten Isolierung
• Brandverhalten (Euroklasse B): selbstlöschendes Material

Anwendung & Installation

Dieser gepresste runde Winkel ist als Fertigbauteil in einem isolierten Belüftungssystem gedacht, wie zum Beispiel bei Wärmerückgewinnung und Wärmepumpen. Die Isolierung besteht aus flexiblem Elastomer-Schaum (NBR-basiert) mit 13 mm Dicke. Der Anschluss erfolgt an Ø125 mm Kanalsystem; berücksichtige den zusätzlichen Außendurchmesser durch die Isolierung (für Ø125 mit 13 mm Isolierung beträgt der Außendurchmesser 151 mm).

Für eine luftdichte und saubere Verarbeitung von Nähten/Anschlüssen ist es wichtig, die Isolationshülle gut zu verschließen. Verwende dafür als Dichtung Armaflex ACE selbstklebendes Isolierband 50 mm breit.

Technische Spezifikationen

• Typ: runder Winkel 90° (gepresst), isoliert
• Durchmesser (Kanal): Ø125 mm
• Isolierungsdicke: 13 mm (Toleranz ± 1 mm)
• Außendurchmesser bei 13 mm Isolierung (Ø125): 151 mm
• Kanalmaterial: verzinkter Stahl (DX51D Z275MAC)
• Isoliermaterial: Elastomer-Schaum (NBR-basiert), gemäß EN 14304:2016
• Luftdichtheitsklasse: C (EN 12237)
• Temperaturbereich: -50°C bis +110°C
