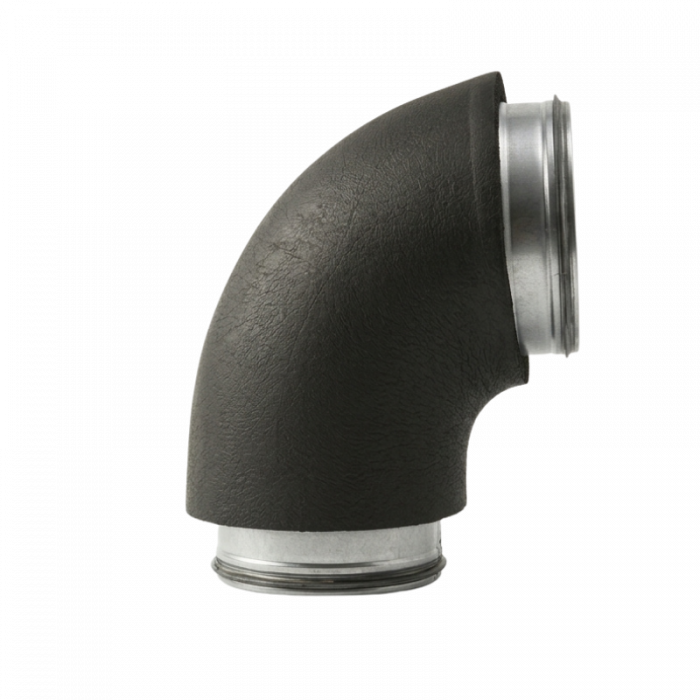

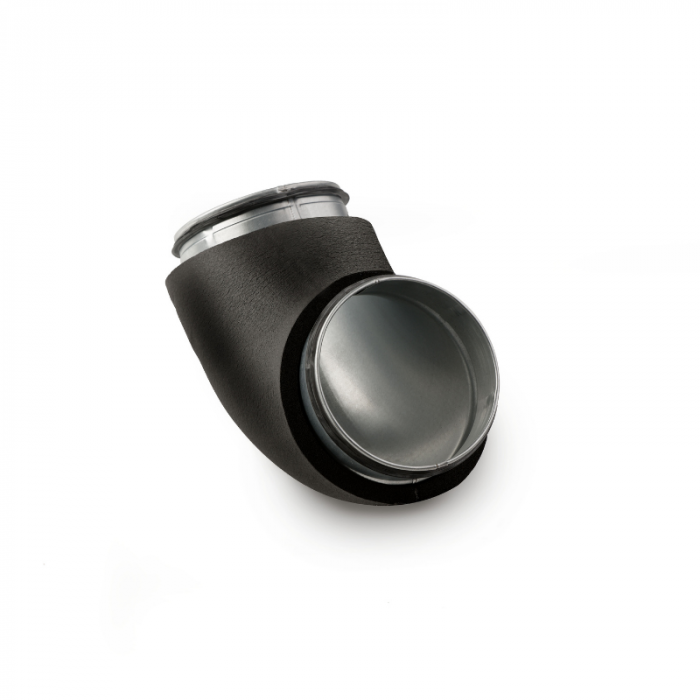

Isolierte Bogen 90º - Ø 160mm - gepresst - SAFE

Isolierte Bogen 90º - Ø 160mm - gepresst - SAFE

Auf der Suche nach einem 90° Bogen für ein isoliertes Belüftungskanal mit Ø160? Mit dem Bogen 90º mit Dichtungs gummi - Ø 160mm - gepresst - isoliert 13mm machst du eine winkelige Richtungsänderung im Kanalsystem, während Wärmeverlust und Kondensatbildung begrenzt werden. Geeignet für Luftzufuhr und Rückluft in isolierten Systemen wie WRG und Wärmepumpen.

Wichtigste Vorteile

• Isoliert (13 mm): hilft Wärmeverlust zu begrenzen und unterstützt eine stabilere Lufttemperatur
• Anti-Kondens Wirkung: reduziert die Wahrscheinlichkeit von Kondensatbildung bei Temperaturunterschieden
• Luftdichtes System (Klasse C): trägt zu einer luftdichten Kanalinstallation gemäß EN 12237 bei
• Nachhaltige Kanalbauweise: Kanal aus verzinktem Stahl mit Isolierung auf NBR-Basis
• Brandverhalten (Euroklasse B): selbstlöschendes Material

Anwendung & Installation (inkl. Dichtung)

Dieser gepresste Rundbogen ist als Fertigteiles im einem isolierten Belüftungssystem, wie bei WRG und Wärmepumpen, gedacht. Die Isolierung besteht aus flexiblem Elastomer-Schaum (NBR-Basis) mit 13 mm Dicke. Der Anschluss erfolgt an Ø160 mm Kanalwerk; berücksichtige zusätzliche Außendimensionen durch die Isolierung (Außendurchmesser bei Ø160 mit 13 mm Isolierung beträgt 186 mm). Für eine luftdichte und saubere Oberflächenverarbeitung von Nähten und Anschlüssen schließe du die Isolationsschale gut. Verwende dazu Armaflex ACE selbstklebendes Isolierband 50 mm breit.

Technische Spezifikationen

• Typ: runder Bogen 90° (gepresst), isoliert
• Durchmesser (Kanal): Ø160 mm
• Isolierdicke: 13 mm (Toleranz ± 1 mm)
• Außendurchmesser: 186 mm
• Kanalmaterial: verzinkter Stahl (DX51D Z275MAC)
• Isoliermaterial: Elastomer-Schaum (NBR-Basis), gemäß EN 14304:2016
• Luftdichtheitsklasse: C (EN 12237)
• Temperaturbereich: -50°C bis +110°C
