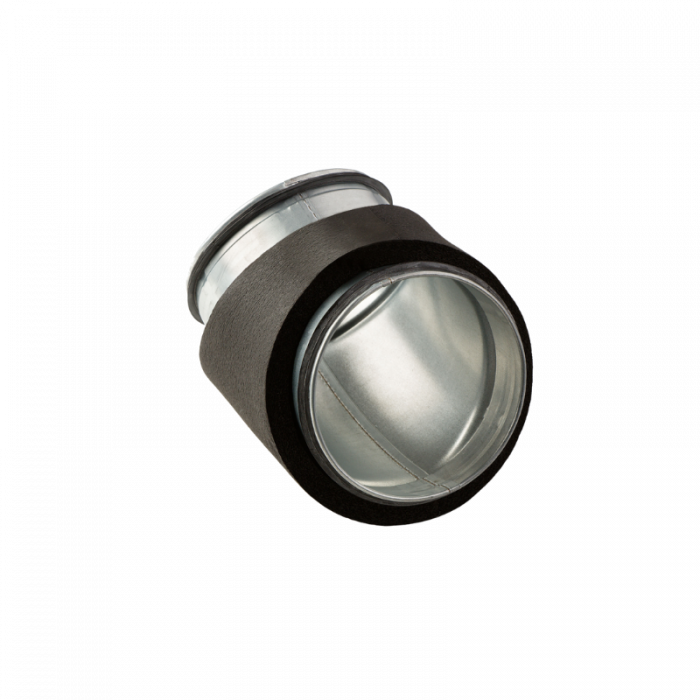

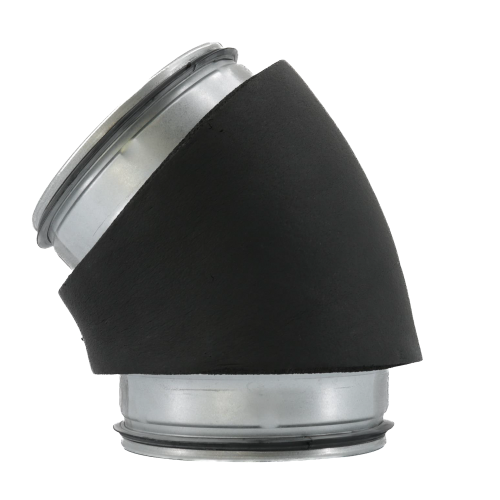

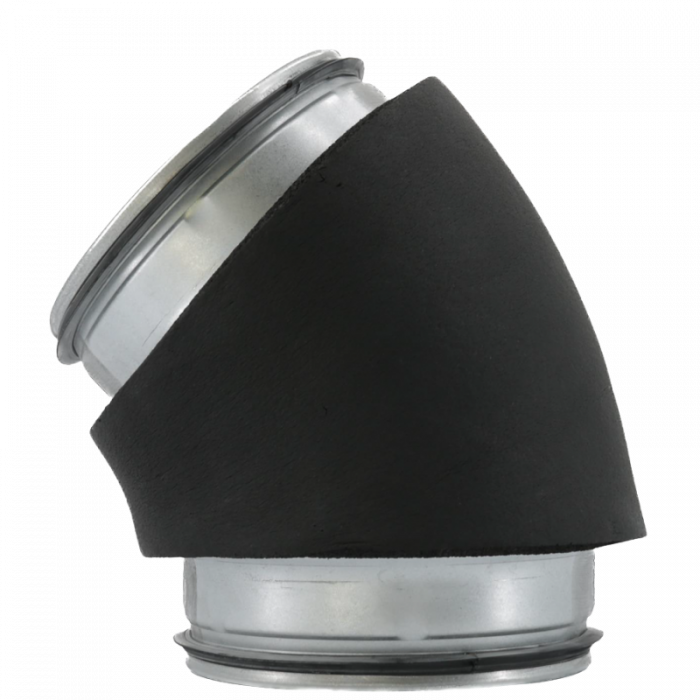

Isolierte Bogen 45º - Ø 180mm - gepresst - SAFE

Isolierte Bogen 45º - Ø 180mm - gepresst - SAFE

Auf der Suche nach einem 45° Bogen für ein isoliertes Ventilationskanal mit Ø180? Mit dem Bogen 45º mit Dichtungs gummi - Ø 180mm - gepresst - isoliert 13mm bringen Sie Luftströme reibungslos in die richtige Richtung, mit minimalem Wärmeverlust. Ideal für größere WTW-Systeme und Wärmepumpeninstallationen dank der rundum angebrachten Elastomer-Isolierung.

Wichtigste Vorteile

• Isoliert (13 mm): hilft Wärmeverlust zu begrenzen und unterstützt eine stabilere Lufttemperatur
• Anti-Kondens Wirkung : reduziert die Wahrscheinlichkeit von Kondensatbildung bei Temperaturunterschieden
• Luftdichtes System (Klasse C): trägt zu einer luftdichten Kanalinstallation gemäß EN 12237 bei
• Nachhaltiger Kanalaufbau: Kanal aus verzinktem Stahl mit Isolierung auf NBR-Basis
• Brandverhalten (Euroklasse B): selbstlöschendes Material

Anwendung & Installation (inkl. Abdichtung)

Dieser gepresste runde Bogen ist als Fertigteil in einem isolierten Belüftungssystem vorgesehen, wie bei WTW und Wärmepumpen. Die Isolierung besteht aus flexiblem Elastomerschaum (NBR-Basis) mit 13 mm Dicke. Der Anschluss erfolgt an Ø180 mm Kanalwerk; beachten Sie den zusätzlichen Außenmaß durch die Isolierung (Außendurchmesser bei Ø180 mit 13 mm Isolierung ist 206 mm). Für eine luftdichte und saubere Ausführung von Nähten und Anschlüssen schließen Sie die Isolationshülle gut. Verwenden Sie dafür Armaflex ACE selbstklebendes Isolierband 50 mm breit.

Technische Spezifikationen

• Typ: runder Bogen 45° (gepresst), isoliert
• Durchmesser (Kanal): Ø180 mm
• Isolierdicke: 13 mm (Toleranz ± 1 mm)
• Außendurchmesser: 206 mm
• Kanalmaterial: verzinkter Stahl (DX51D Z275MAC)
• Isoliermaterial: Elastomerschaum (NBR-Basis), gemäß EN 14304:2016
• Luftdichtheitsklasse: C (EN 12237)
• Temperaturbereich: -50°C bis +110°C
