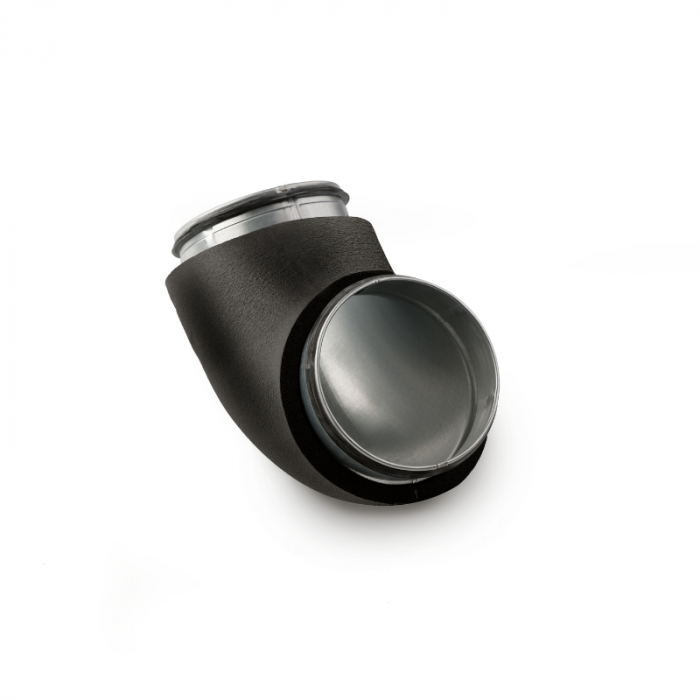

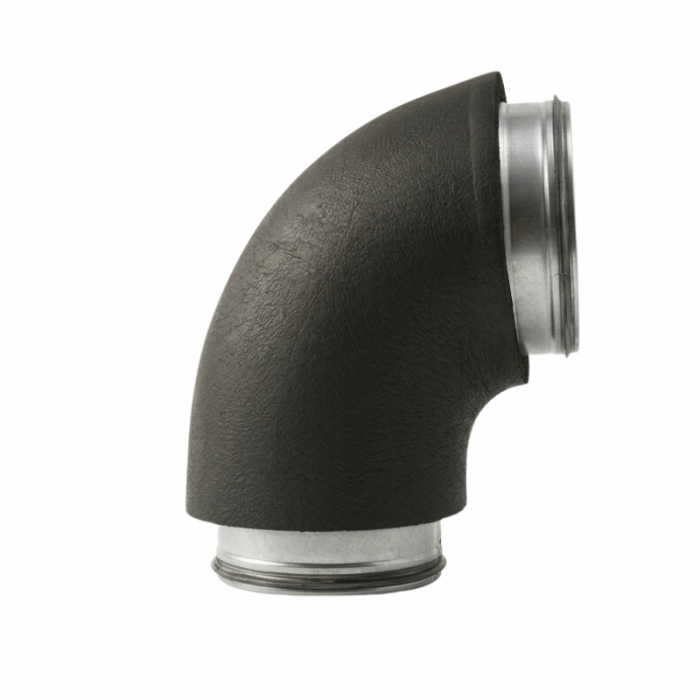

Isolierte Bogen 90º - Ø 180mm - gepresst - SAFE

Isolierte Bogen 90º - Ø 180mm - gepresst - SAFE

Auf der Suche nach einem 90° Bogen für ein isoliertes Belüftungsrohr mit Ø180? Mit dem Bogen 90º mit Dichtungsring - Ø 180mm - gepresst - isoliert 13mm kannst du einen rechten Richtungswechsel im Kanalsystem durchführen, während Wärmeverlust und Kondensatbildung begrenzt werden. Geeignet für Zuluft und Abluft in größeren isolierten Systemen wie WTW und Wärmepumpen.

Wichtigste Vorteile

• Isoliert (13 mm): hilft, Wärmeverlust zu begrenzen und unterstützt eine stabilere Lufttemperatur
• Anti-Kondens Wirkung: reduziert die Wahrscheinlichkeit der Kondensatbildung bei Temperaturunterschieden
• Luftdichtes System (Klasse C): trägt zu einer luftdichten Kanalinstallation gemäß EN 12237 bei
• Nachhaltiger Kanalaufbau: Kanal aus verzinktem Stahl mit Isolierung auf NBR-Basis
• Brandverhalten (Euroklasse B): selbstverlöschendes Material

Anwendung & Installation

Dieser gepresste runde Bogen ist als Fertigteil in einem isolierten Belüftungssystem gedacht, wie bei WTW und Wärmepumpen. Die Isolierung besteht aus flexiblem Elastomer-Schaum (NBR-Basis) mit einer Dicke von 13 mm. Der Anschluss erfolgt an Ø180 mm Kanalwerk; berücksichtige den zusätzlichen Außendurchmesser durch die Isolierung (Außendurchmesser bei Ø180 mit 13 mm Isolierung ist 206 mm). Für eine luftdichte und saubere Verarbeitung von Nähte und Anschlüsse schließe die Isolationsschicht gut an. Verwende hierfür Armaflex ACE selbstklebendes Isolierband 50 mm breit.

Technische Spezifikationen

• Typ: runder Bogen 90° (gepresst), isoliert
• Durchmesser (Rohr): Ø180 mm
• Isolierungsdicke: 13 mm (Toleranz ± 1 mm)
• Außendurchmesser: 206 mm
• Kanalmaterial: verzinkter Stahl (DX51D Z275MAC)
• Isoliermaterial: Elastomer-Schaum (NBR-Basis), gemäß EN 14304:2016
• Luftdichtheitsklasse: C (EN 12237)
• Temperaturbereich: -50°C bis +110°C
